cara membuat long section dari data Excel Ke AutoCAD hanya 2 menit

long section sebuah kontur tanah yang akan di buat jalan raya,
sangat diperlukan karena sebagai acuan galian dan timbunan (fill and cut)
ada banyak cara , bisa di buat manual satu persatu dari data yang ada

dan kali ini akan saya share cara mudah dan cepat hanya 2 menit kita sudah bisa membuat long section



Pertama
Siapkan data jarak (STA) dan elevasi
Pengaturan Excel
     File - Options - Advanced
     hilangkan ceklist pada "use system separation"

      Decimal Separator = pakai titik
      Thousand separator = pakai titik

 seperti gambar ini


kemudian buka excel yang sudah di download diatas

isi dengan data anda  Jarak (STA) dan Elevasi


> Membuat Elevasi Muka Tanah

setelah itu blok  font PUTIH

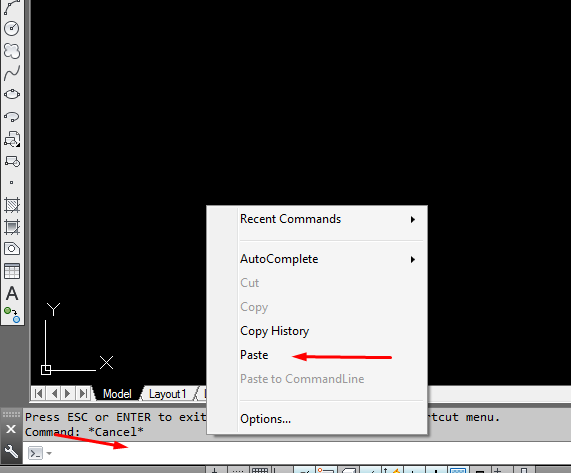

paste-kan di "command" AutoCAD


> Membuat Garis Dari Pada setiap jarak (STA)

setelah itu blok  font PUTIH

paste-kan di "command" AutoCAD


selesai


Untuk ZOOM gambar nya
ketik "Z" enter
ketik "A" enter
bagi yang masih bingun dapat melihat video tutorialnya ini


bagi yang berminat file excel perhitungan excel jalan raya (alinyemen vertikal dan alinyemen horizontal) anda dapat membeli dengan harga Rp. 265.000,-
Cara pembelian:
1. Telp/sms/wa ke Hub/sms nomor ini 0895 3834 37503
2. Setelah transaksi melalui transfer sebesar Rp. 265.000,-
3. File akan segera kami ke email anda

lalu apa saja isi file excelnya?  isi file excelnya , klik disini
Bila ada kesalahan mohon koreksinya
Terima Kasih
